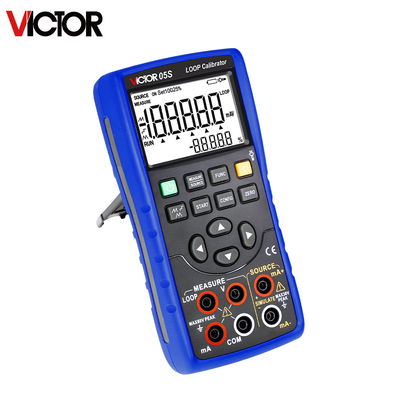

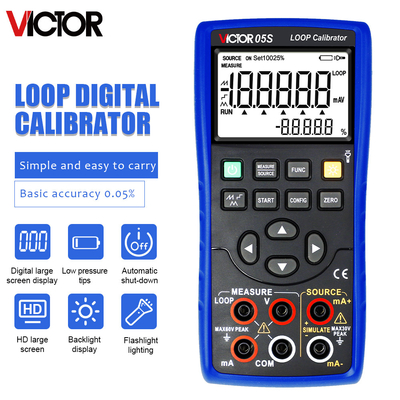

Calibrateur de boucle de courant de haute précision de tension Portable Générateur de signal automatique Calibrateur de boucle de courant

Caractéristiques de base du produit

• Caractéristiques de mesure des entrées

• Fonctions de base

Voltage CC DCV, courant CC DCI

• La précision maximale de mesure est de 0,05% et l'affichage de mesure est de 5 chiffres.
• Rapidité de mesure: 2 à 3 fois/seconde.
• Fonction de détection de boucle, alimentation interne en circuit 24V et mesure simultanée du courant.
• Le mode d'affichage mA est en pourcentage.

• Caractéristiques de sortie analogique

• Fonctions de base

courant continu DCI

La précision maximale de mesure est de 0,05% et l'affichage de mesure est de 5 chiffres.

• Les réglages de sortie peuvent être augmentés ou diminués manuellement en fonction de la position.
• La sortie DCI comprend la sortie active (alimentation interne de 24 V) et la sortie passive (alimentation externe de 24 V).
• Le mode d'affichage mA est en pourcentage.
• Pendant la sortie DCI, il peut fournir des fonctions d'accélération manuelle et de sortie automatique de forme d'onde.

Le mode de sortie à pas à pas manuel comprend: 25% de pas à pas et 100% de pas à pas.

Le courant de sortie est sélectionnable de 0 à 20 mA ou de 4 à 20 mA.

Le type de sortie d'onde automatique comprend: étape automatique, vague dent de scie, vague triangulaire, et les paramètres de travail de forme d'onde automatique peuvent être configurés.

• L'alimentation électrique interne de circuit 24V.
• Il possède des fonctions de maintenance, y compris

Éteindre automatiquement, rétroéclairage, lampe de poche

• Autres

• Le code du segment est affiché sur un écran LCD avec un rétroéclairage blanc.

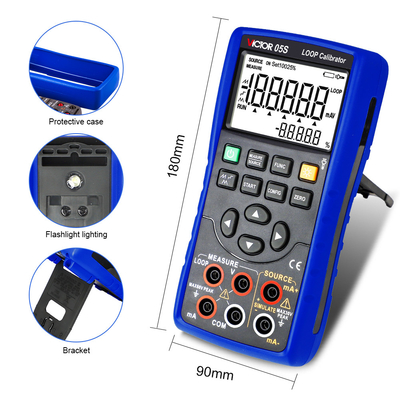

• Il a une lampe de poche LED pour l'éclairage.

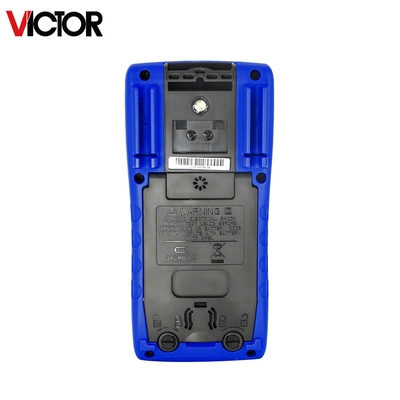

• Il est alimenté par 3 piles AA. La porte du compartiment de la batterie est pratique pour le remplacement de la batterie.
• Il est petit, solide, fiable, adapté à un usage sur le terrain et bon marché.
• L'utilisation d'une élingue magnétique à grande aspiration est facultative.

II. Le secteur privé Fonction et performances de base du produit (indice technique)

Analoguefonction de mesure[Utilisé dans un délai d'un an après l'étalonnage, 23 °C ± 5 °C, 20-70% RH, précision=± (valeur réglée en % + lecture en %) ]

Autres caractéristiques:

• L'incertitude comprend l'incertitude standard, l'hystérésis, la non-linéarité, la répétabilité et la stabilité à long terme typique sur la période mentionnée (K = 2).
• Voltage maximal appliqué à l'extrémité d'entrée: environ 30Vpk; courant maximal appliqué à l'extrémité d'entrée: environ 25mA
• La plage de température du capteur de température interne compensé RJC est comprise entre -10 et 50°C. La précision de mesure de la température à 18 à 28°C est de ±0,5°C,et la précision de mesure de la température à une autre température est de ±1°CLe temps de compensation à froid est de 10 S/ fois.
• Coefficient de température: 0,1 × précision de base/°C (plage de température < 18°C ou > 28°C)

Résultats de l'analysefonction de sortie[Utilisé dans un délai d'un an après l'étalonnage, 23°C±5°C, 20-70% RH, précision =+/-(% point de réglage + lecture %)

Autres caractéristiques:

• L'incertitude comprend l'incertitude standard, l'hystérésis, la non-linéarité, la répétabilité et la stabilité à long terme typique sur la période mentionnée (K = 2).
• Taux de rafraîchissement de l'écran: 2 à 3 fois par seconde.
• La tension maximale appliquée à l'extrémité d'entrée: 60 Vpk; le courant maximal appliqué à l'extrémité d'entrée: 50 mA.

Protection contre les courants d'entrée: 100mA/250V FUSE rapide

• Rejet de mode commun d'entrée: 50 Hz /60 Hz > 120 dB; Rejet de mode série d'entrée: 50 Hz /60 Hz > 60 dB
• La plage de température du capteur de température interne compensé RJC est comprise entre -10 et 50°C. La précision de mesure de la température à 18 à 28°C est de ±0,5°C,et la précision de mesure de la température à une autre température est de ±1°CLe temps de compensation à froid est de 10 S/ fois.
• Coefficient de température: 0,1 × précision de base / °C (plage de température < 18°C ou > 28°C)
