Détails sur le produit:
|
| Couleur: | Bleu et noir | Taille: | 206 × 97 × 60 mm |
|---|---|---|---|
| Nom du produit: | Calibreur de processus multifonctionnel | Modèle N°.: | Je suis VICTOR 26 |
| Détails de l'emballage: | 6 pièces par carton; taille du carton: 53*40.5*31cm | Précision: | 0.01% de précision |
| Le poids: | Approximativement 633 g (incluant les piles) | Protéger: | Pour la protection contre la corrosion |
| La communication: | Le HART | ||
| Mettre en évidence: | Calibreur IP65 de processus multifonctionnel,24 calibreurs de processus multifonctionnels de volt,Calibreur de processus de VICTOR 26 |
||
Circuit en boucle de 24 volts IP65 Calibrateur de processus multifonctionnel 5 chiffres Affichage
VICTOR26H Calibrateur de processus multifonctionnel HARTCommunication avec une précision de 0,01% 5 chiffres Circuit de boucle d'affichage 24V IP65
Calibrateur de processus multifonctionnel avec communication HART
Remarque: ceci s'applique à la fois aux calibrateurs de procédés multifonctionnels de type HART et de type Basic. Les illustrations concernant les opérations HART ne peuvent être appliquées qu'au type HART.Toutes les explications et les exemples sont faits sur type HART.
1. Introduction
Le calibrateur de processus multifonctionnel (en abrégé le Calibrateur) est un calibrateur portable portatif portatif alimenté par batteries / adaptateur,et peut mesurer et fournir des paracalibrators électriques et des paracalibrators physiques (voir tableau 1).
Tableau 1. Liste des fonctions de source et de mesure
|
Fonctions de mesure
Quelle source Les fonctions |
Le DCV | DCI | Le HMO | Résultats de l'enquête | TC | RTE | PULSE | Précipitations | - Je ne sais pas. | ||
| Débranchement | En boucle | ||||||||||
| Le DCV | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
| DCI | Je ne peux pas. | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| Rampe allumée | × | × | × | × | × | × | × | × | × | × | |
| Passe automatique | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
| Le HMO | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
| Résultats de l'enquête | ● | ● | ● | ● | × | ● | ● | × | × | ● | |
| PULSE | ● | ● | ● | ● | × | ● | ● | × | × | ● | |
| - Je ne sais pas. | ● | ● | ● | ● | × | ● | ● | × | × | ● | |
| TC | ● | ● | ● | ● | ● | × | × | ● | ● | ● | |
| RTE | ● | ● | ● | ● | ● | × | × | ● | ● | ● | |
| Précipitations | ● | ● | ● | ● | × | ● | ● | × | × | ● | |
Le calibrateur traite les caractéristiques suivantes:
§ Tout état de fonction peut entrer directement dans la fonction HART (uniquement pour le type HART)
§ La mesure et l'approvisionnement peuvent fonctionner simultanément.
§ Les bornes d'entrée/sortie de couple thermique (TC) et le nœud de référence de compensation automatique de température du processus interne
§ L'approvisionnement manuel, l'approvisionnement automatique et le courant de rampe
§ Moniteur de température intérieure dans toutes les opérations
§ Fonction de mesure/moniteur de température de sortie
§ Affichage de la mesure et de l'approvisionnement en mA%
§ Fonction de filtrage de mesure
§ Fonction de retenue manuelle de mesure
§ Fonction d'arrêt automatique de l'affichage de la valeur de pression fournie

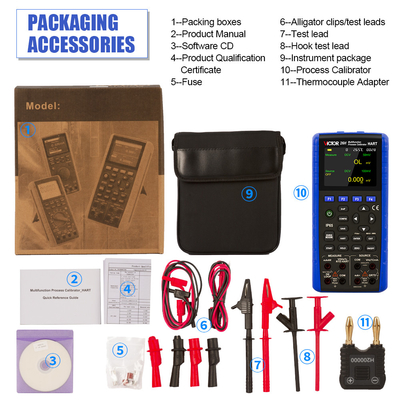

2.Accessoires standard
Assurez-vous que l'emballage contient tous les accessoires énumérés ci-dessous.veuillez contacter le vendeur auprès duquel vous avez acheté le produit dès que possibleSi vous souhaitez commander des pièces de rechange, veuillez consulter la liste des pièces de rechange figurant au chapitre 15.3 du manuel.
§ Une paire de sondes d'essai
§ Une paire de tests industriels au plomb ((H000001-00)
§ Une paire de plomb pour l'essai industriel (H000002-00)
§ Une paire de crochets (H000004-00)
§ Une paire de pinces d'alligator
§ Une paire de pinces d'alligator
§ Un ensemble de convertisseurs RTD ((H200000-00)
§ Un exemplaire du manuel d'utilisation
§ Une copie de la certification de garantie
§ Deux pièces de tubes à fusible ((100mA/250V)
§ Deux pièces de tube à fusible ((50mA/250V)
§ Quatre piles alcalines
Un sac
| Projet | Modèle Résultats Paramètres |
Je suis VICTOR 26 | Je ne sais pas. | |
| Quelle source | millivolts de courant continu | Portée | - 5 110 mV | - 5 110 mV |
| Précision = ± ((% de la valeur définie +% de la plage) |
00,01% + 0,01% | 00,01% + 0,01% | ||
| Résolution | 1 uV | 1 uV | ||
| Voltage en courant continu | Portée | -1 11 V | -1 11 V | |
| Précision = ± ((% de la valeur définie +% de la plage) |
00,01% + 0,01% | 00,01% + 0,01% | ||
| Résolution | 10 uV/0,1 mV | 10 uV/0,1 mV | ||
| Courant de courant continu | Portée | 0 33 mA | 0 33 mA | |
| Précision = ± ((% de la valeur définie +% de la plage) |
00,01% + 0,01% | 00,01% + 0,01% | ||
| Résolution | 1 uA | 1 uA | ||
| Courant d'évier | Portée | 0 33 mA | 0 33 mA | |
| Précision = ± ((% de la valeur définie +% de la plage) |
00,01% + 0,01% | 00,01% + 0,01% | ||
| Résolution | 1 uA | 1 uA | ||
| Énergie extérieure l'offre |
5 28V | 5 28V | ||
| Résistance | Portée | 0 ¢ 4KΩ | 0 ¢ 4KΩ | |
| Précision = ± ((% de la valeur définie +% de la plage) |
00,01% + 0,01% | 00,01% + 0,01% | ||
| Résolution | 0Pour les appareils à commande numérique | 0Pour les appareils à commande numérique | ||
| Particules de chauffage électrique | Portée | R/S/K/E/J/T/B/N/L/U | R/S/K/E/J/T/B/N/L/U | |
| Précision | 00,4°C | 00,4°C | ||
| Résolution | 0.1°C/1°C | 0.1°C/1°C | ||
| RTE | Portée | Le nombre total d'équipements utilisés est estimé en fonction de l'échantillon. Pt1000/Cu10/Cu50 |
Le nombre total d'équipements utilisés est estimé en fonction de l'échantillon. Pt1000/Cu10/Cu50 |
|
| Précision | 0.2°C | 0.2°C | ||
| Résolution | 0.1°C | 0.1°C | ||
| Fréquence (Hz) |
Portée | 1Hz 110KHz | 1Hz 110KHz | |
| Précision | ± 2 mots | ± 2 mots | ||
| Résolution | 0Pour les appareils de surveillance des fréquences: | 0Pour les appareils de surveillance des fréquences: | ||
| Fréquence (CMP) | Portée | 60 ‰ 1200 CPM | 60 ‰ 1200 CPM | |
| Précision | ± 2 mots | ± 2 mots | ||
| Résolution | 1CPM | 1CPM | ||
| Pouls | Fréquence | 1 Hz 10 kHz | 1 Hz 10 kHz | |
| Portée | 1 ¥100000 cycles | 1 ¥100000 cycles | ||
| Précision | ± 2 mots | ± 2 mots | ||
| Résolution | 1 cyc | 1 cyc | ||
| Commutateur | Portée | 1Hz 110KHz | 1Hz 110KHz | |
| Précision | ±2 | ±2 | ||
| Résolution | 0Pour les appareils de surveillance des fréquences: | 0Pour les appareils de surveillance des fréquences: | ||
| Pression | Portée | En fonction du module de pression | En fonction du module de pression | |
| Précision = ± ((% de la valeur définie +% de la plage) |
En fonction du module de pression | En fonction du module de pression | ||
| Résolution | Affichage à 5 chiffres | Affichage à 5 chiffres | ||
| Mesure | millivolts de courant continu | Portée | -5 550 mV | -5 550 mV |
| Précision = ±(% de lecture + % de portée) |
00,01% + 0,01% | 00,01% + 0,01% | ||
| Résolution | 1 uV/10 uV | 1 uV/10 uV | ||
| Voltage en courant continu | Portée | -0,5 V ou 35 V | -0,5 V ou 35 V | |
| Précision = ±(% de lecture + % de portée) |
00,01% + 0,01% | 00,01% + 0,01% | ||
| Résolution | 0.1mV/1mV | 0.1mV/1mV | ||
| Courant de courant continu | Portée | -5 55 mA | -5 55 mA | |
| Précision ±(% de lecture + % de portée) |
00,01% + 0,01% | 00,01% + 0,01% | ||
| Résolution | 1 uA | 1 uA | ||
| Résistance | Portée | 0 ¢5,5 KΩ | 0 ¢5,5 KΩ | |
| Précision = ±(% de lecture + % de portée) |
00,01% + 0,01% | 00,01% + 0,01% | ||
| Résolution | 0Pour les appareils à commande numérique | 0Pour les appareils à commande numérique | ||
| Particules de chauffage électrique | Portée | R/S/K/E/J/T/B/N/L/U | R/S/K/E/J/T/B/N/L/U | |
| Précision | 00,7°C | 00,7°C | ||
| Résolution | 0.1°C/1°C | 0.1°C/1°C | ||
| RTE | Portée | Le nombre total d'équipements utilisés est estimé en fonction de l'échantillon. Pt1000/Cu10/Cu50 |
Le nombre total d'équipements utilisés est estimé en fonction de l'échantillon. Pt1000/Cu10/Cu50 |
|
| Précision | 00,4°C | 00,4°C | ||
| Résolution | 0.1°C | 0.1°C | ||
| Fréquence (Hz) |
Portée | 3 Hz ¢ 50 KHz | 3 Hz ¢ 50 KHz | |
| Précision | ± 2 mots | ± 2 mots | ||
| Résolution | 00,01 Hz | 00,01 Hz | ||
| Fréquence (CMP) | Portée | 180 ¢ 3000000 CPM | 180 ¢ 3000000 CPM | |
| Précision | ± 2 mots | ± 2 mots | ||
| Résolution | 1CPM | 1CPM | ||
| Commutateur | Portée | Fermé/ouvert | Fermé/ouvert | |
| Le seuil | 200 ¥300Ω | 200 ¥300Ω | ||
| Pression | Portée | En fonction du module de pression | En fonction du module de pression | |
| Précision = ±(% de lecture + % de portée) |
En fonction du module de pression | En fonction du module de pression | ||
| Résolution | Affichage à 5 chiffres | Affichage à 5 chiffres | ||
| Bipeur de continuité | Portée | 0 ¢ 500Ω | 0 ¢ 500Ω | |
| Précision | ≤50Ωson | ≤50Ωson | ||
| Résolution | 0.01Ω | 0.01Ω | ||
| Énergie en boucle | Portée | 24 V | 24 V | |
| Précision | ± 10% | ± 10% | ||
| Le courant maximal | 22 mA | 22 mA | ||

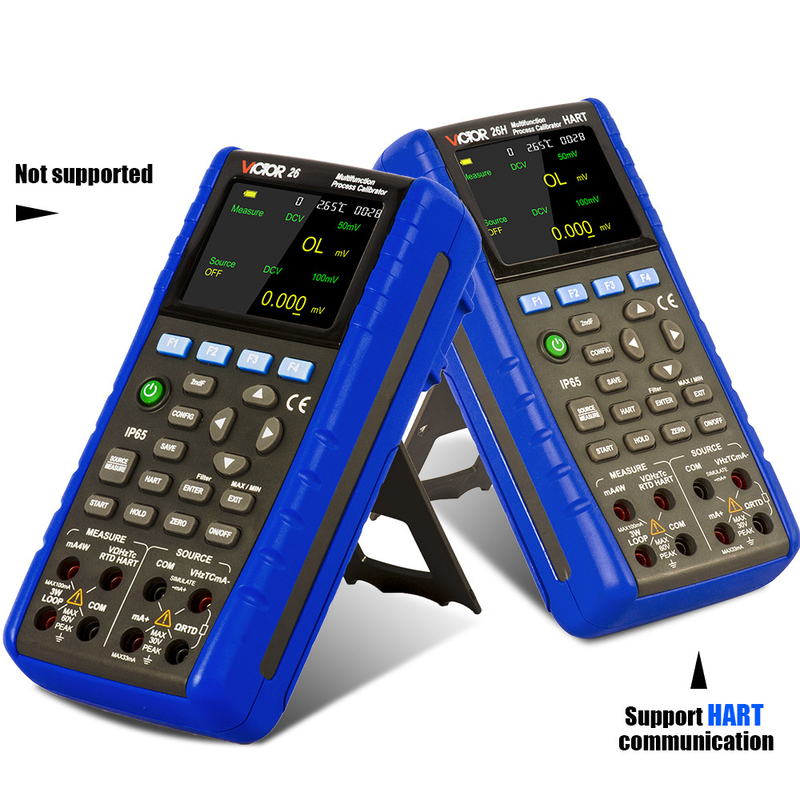

| Le HART | × | √ | ||
| Autres fonctions |
Rétrécissement | √ | √ | |
| Éteindre automatiquement | √ | √ | ||
| Fonction de charge | √ | √ | ||
| Affichage de la température ambiante | √ | √ | ||
| Détection de la batterie | √ | √ | ||
| Le signal de la rampe | √ | √ | ||
| Fonction de communication | RS232 communication série, peut réaliser le contrôle à distance de l'instrument par le logiciel du pilote de l'appareil. | RS232 communication série, peut réaliser le contrôle à distance de l'instrument par le logiciel du pilote de l'appareil. | ||
| Caractéristique | ||||
| Sécurité | Pour les appareils de traitement de l'air2001 | Pour les appareils de traitement de l'air2001 | ||
| Résister à la tension | Les entrées et sorties AC350V/1 minute | Les entrées et sorties AC350V/1 minute | ||
| Isolement | Les entrées et sorties DC500V /50MΩ. | Les entrées et sorties DC500V /50MΩ. | ||
| CEM | Pour les appareils à moteur électrique2006 | Pour les appareils à moteur électrique2006 | ||
| Autentification | Pour la CE | Pour la CE | ||
| Affichage | 3.2 Écran TFT | 3.2 Écran TFT | ||

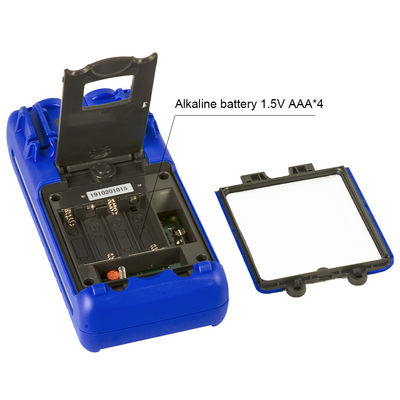

| Énergie électrique | Batterie AA alcaline de 4 × 1,5 V | Batterie AA alcaline de 4 × 1,5 V | ||

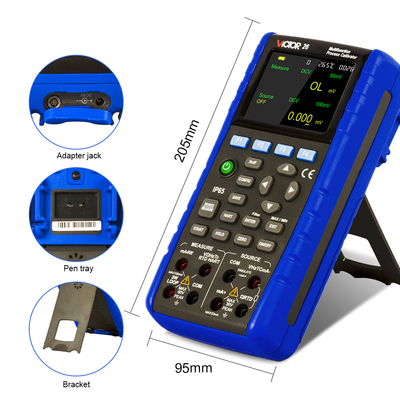

| Taille | 206 × 97 × 60 mm | 206 × 97 × 60 mm | ||
| Le poids | environ 633 g | environ 633 g | ||
| Quantité standard par carton | 6 pièces | 6 pièces | ||
| Mesure standard du carton | 530 mm*405 mm*310 mm | 530 mm*405 mm*310 mm | ||
| Poids croisé standard du carton | 120,6 kg | 120,6 kg | ||
