Détails sur le produit:
|

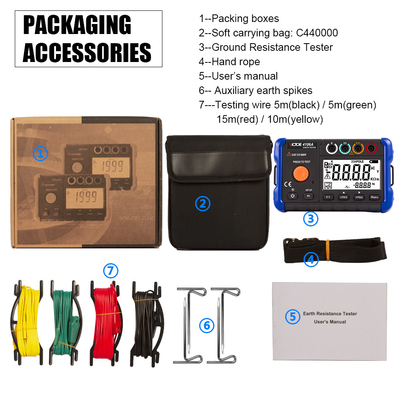

| Emballage: | le compteur numérique de résistance à la terre | Couleur: | Noir et bleu |
|---|---|---|---|
| Le poids: | Environ 680 g | Affichage de max: | 1999 |
| Taille de l'écran: | 84.8*59,8 mm | Taille de l'écran: | 84.8*59,8 mm |
| Plage de mesure: | 0.02Ω?? 1999Ω | Batterie: | 5 piles alcalines |
| Précision: | Précision de 2% | ||
| Mettre en évidence: | Véritable appareil de contrôle de résistance de terre de RMS Digital,appareil de contrôle de résistance de terre de 4106A Digital,mètre de résistance de terre 4106A numérique |
||
AC True RMS Digital Earth Resistance Tester 3 pôles 4 pôles Méthode Méthode

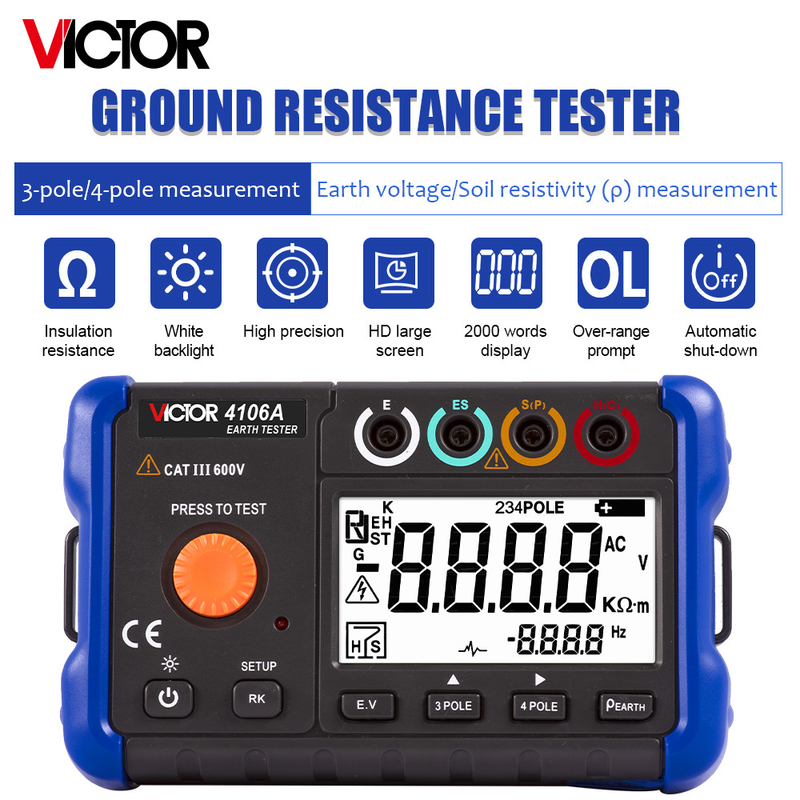

Victor 4106a Tester de résistance de la Terre Testeur à 3 pôles Méthode à 4 pôles Mesure AC True RMS Grand écran LCD avec rétroéclairage LED
Caractéristiques de base du produit
Fonctions de mesure de base
Terremesure de la résistance (re)
Méthode de mesure: méthode à 3 pôles, méthode à 4 pôles
Plage de mesure: 0,02Ω ～ 1999Ω
Résolution minimale: 0,01 Ω
Précision de base: 5%
SolMesure de résistivité (ρ)
Plage de mesure: 0,01Ω · M ～ 376,8KΩ · M
Intervalle de tiges de terre auxiliaires, plage de réglage: 1,0 m~30,0 m.
AC VRAIRMStension ev
Plage de mesure: 0~50v
Bande passante AC: 40Hz~200 Hz
Mesure Précision de base: 2%
Test de la Terre Autrecaractéristiques
La mesure de la résistance à la Terre adopte le test d'excitation des ondes carrés, la tension maximale en circuit ouvert est de 50 VP-P et le courant de court-circuit est <3MA.
Détection automatique de la plage dans la mesure de la résistance à la Terre.
RKTest de résistance, l'effet de résistance à la ligne peut être retiré.
Test de comparaison de la Terre, le résultat de la mesure peut être évalué par la limite prédéfinie "PASS / FAIL (✓ / ✘)" et remettre des alarmes audio en conséquence.
Étalonnage du produit
En se connectant avec l'instrument standard, le panneau d'étalonnageSelon les procédures et l'enregistrement des données d'étalonnage appropriées, l'étalonnage périodique est terminé et la précision et les performances du produit sont garanties.
Grand écran LCD avec rétro-éclairage à LED blanc.
Fonctionnement facile de l'homme, portable, solide et adapté à une utilisation sur le terrain.
Produitfonctions de base et performances (données techniques)
(Applicable pour un an après l'étalonnage, 23 ℃ ± 5 ℃, 0 ～ 70% RH, précision = ± (% de lecture + LSD))
Tension CAEV
| Plage de mesure | Résolution | Gamme de fréquences | Précision |
| 0,00 V ～ 50,00 V | 0,01 V | 45~200 Hz sinus | 2% + 5 |
|
Résistance à l'entrée: environ 1mΩ Taux de mesure: 2 fois / s. |
|||
Résistance à la terre rE(RGLors du test ρ)
| Gamme | Plage de mesure | Résolution | Précision | Remarques |
| 20Ω | 0,10Ω ～ 19,99Ω | 0,01Ω | 5% + 5 |
Une erreur de 0,2 Ω est ajoutée lorsque la résistance est inférieure à2Ω. RH et RS sont des données corrigées de 500 Ωrk. |
| 200Ω | 20,0Ω ～ 199,9Ω | 0,1Ω | ||
| 2000Ω | 200Ω ～ 1999Ω | 1Ω | ||
|
Caractéristiques de sortie: tester la tension du circuit ouvert UM, le maximum est d'environ 50vpp, onde carrée Testez le courant de court-circuit IM, le maximum est d'environ 3Mapp, mais IM☓(Rh + re)<Um Temps de mesure: 2 secondes typiques. Rh max: (4k ω + 100re) ou 50kΩ (selon le plus bas). RS Max: (4K ω + 100re) ou 50kΩ (selon le plus bas). Erreur supplémentaire à RH Max ou RS Max: 3% + 10. Tension d'interférence de la série: 16 · 2 / 3Hz, 50Hz, 60Hz, 400Hz et DC 3V (la plage de 20Ω n'inclut pas DC). Erreur supplémentaire à la tension d'interférence de la série 3V: 5% + 10. |
||||
Mesure de résistivité du sol (ρ)
| Gamme | Plage de mesure | Résolution | Précision |
| 20Ω · m | 0Ω · M ～ 19,99Ω · M | 0,01Ω · m |
Dépend de rg ρ＝ 2 × π × a × rg |
| 200Ω · m | 20,0Ω · M ～ 199,9Ω · m | 0,1Ω · m | |
| 2000Ω · m | 200Ω · M ～ 1999Ω · m | 1Ω · m | |
| 20 kΩ · m | 2,00kΩ · M ～ 19,99KΩ · M | 0,01kΩ · m | |
| 200 kΩ · m | 20,0kΩ · M ～ 376,8KΩ · M | 0,1kΩ · m | |
| La distance entre les tiges de terre: a = 1,0 m~30,0 m. | |||
Caractéristiques générales du produit
Température de fonctionnement et humidité
0 à 40ºC (non condensé ≤ 10 ° C), ≤ 85% Rh
Température de stockage et humidité: -20ºC à 60ºC, ≤ 90% Rh
Altitude de travail: ≤ 200 m. (Utilisation à l'intérieur)
Prise de surtension transitoire nominale: 6K (1,2 * 50US) I, II, III Valeur de crête de mesure
Tension résiste: AC8320V (50 / 60Hz) / 5 secondes (entre le circuit et la boîte extérieure)
Impédance d'isolation: 1000mΩ ou plus / DC1000V (entre le circuit et la boîte extérieure)
Vibration et choc: aléatoire 2G, 5 à 500 Hz 1M Test de goutte
Période d'étalonnage et temps d'échauffement
Pour assurer la précision de ce tableau, la période d'étalonnage est d'un an ou d'une autre
Le temps d'échauffement après activité est de 10 minutes ou autre
Alimentation: alimentée par 8 x 1,5 V LR6 (AA) Batteries alcalines
Alimentation de l'adaptateur électrique 15V
Fonctionnement automatique de l'arrêt: temps d'arrêt automatique 0~90 minutespeut être réglé

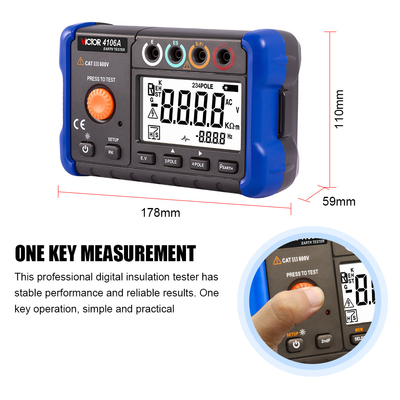

Taille et poids: 178 × 110 × 59 (mm), environ600g (y compris les batteries)
